產品參數

主要功能：低功耗四通道電壓檢測芯片，其消耗的電流只有7.3微安,非常適合檢測電池電壓。

輸出電壓范圍：2.7V-6V

輸入電壓范圍：2.7V-6V

工作電流：7.3uA（VCC=4V）

封裝形式：TSSOP16

檢測閾值：下行：1.22V/1.256V

閾值精度：±2.5%

遲滯：1%，3%，6%，10%

延時：12us

概述：

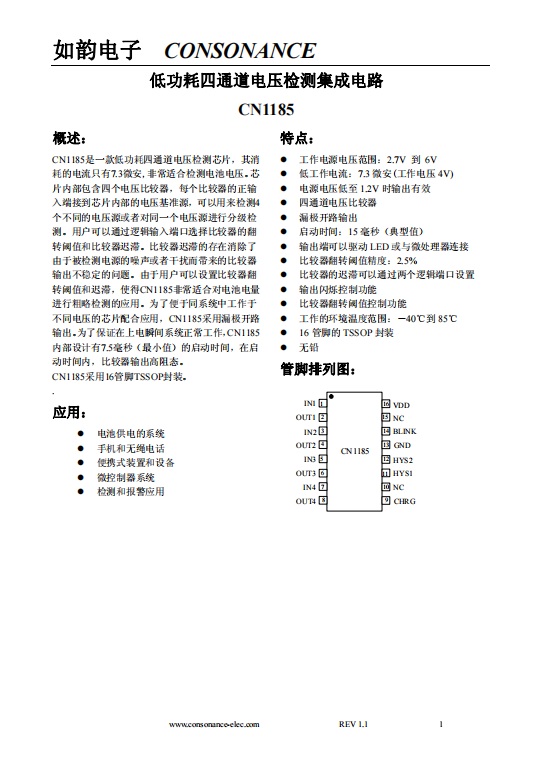

CN1185是一款低功耗四通道電壓檢測芯片，其消耗的電流只有7.3微安,非常適合檢測電池電壓。芯片內部包含四個電壓比較器，每個比較器的正輸入端接到芯片內部的電壓基準源，可以用來檢測4個不同的電壓源或者對同一個電壓源進行分級檢測。用戶可以通過邏輯輸入端口選擇比較器的翻轉閾值和比較器遲滯。比較器遲滯的存在消除了由于被檢測電源的噪聲或者干擾而帶來的比較器輸出不穩定的問題。由于用戶可以設置比較器翻轉閾值和遲滯，使得CN1185非常適合對電池電量進行粗略檢測的應用。為了便于同系統中工作于不同電壓的芯片配合應用，CN1185采用漏極開路輸出。為了保證在上電瞬間系統正常工作，CN1185內部設計有7.5毫秒（最小值）的啟動時間，在啟動時間內，比較器輸出高阻態。

CN1185采用16管腳TSSOP封裝。

.

應用：

l  電池供電的系統

l  手機和無繩電話

l  便攜式裝置和設備

l  微控制器系統

       l  檢測和報警應用

特點：

l  工作電源電壓范圍：2.7V 到 6V

l  低工作電流：7.3微安(工作電壓4V)

l  電源電壓低至1.2V時輸出有效

l  四通道電壓比較器

l  漏極開路輸出

l  啟動時間：15毫秒（典型值）

l  輸出端可以驅動LED或與微處理器連接

l  比較器翻轉閾值精度：2.5%

l  比較器的遲滯可以通過兩個邏輯端口設置

l  輸出閃爍控制功能

l  比較器翻轉閾值控制功能

l  工作的環境溫度范圍：－40℃到85℃

l  16管腳的TSSOP封裝

l  無鉛
