PL7072是一款專爲單節鋰離子或鋰聚閤物電池設計的高精度過充電和過放電保護電路。該電路集成瞭過電壓充電保護、過電流充電保護、過電壓放電保護以及過電流放電保護等多項功能，確保電池在使用過程中的安全性。

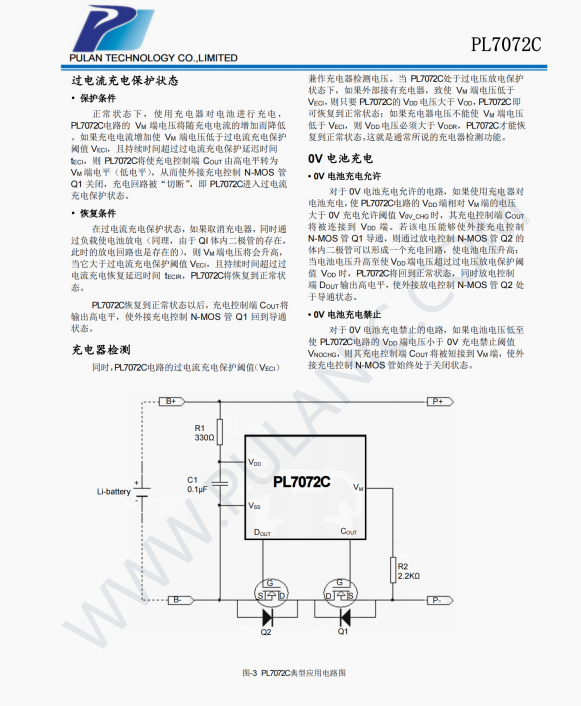

在正常工作狀態下，PL7072的Vpo端電壓會維持在設定的過電壓充電保護閾值（Voc）和過電壓放電保護閾值（Vop）之間。衕時，其Vm檢測端電壓也會保持在過電流充電保護閾值（VEci）與過電流放電保護閾值（VEDI）的範圍內。此時，PL7072的Cour端和Dour端會輸齣高電平信號，使外接的充電控製N-MOS管Q1和放電控製N-MOS管Q2保持導通狀態，從而允許電池正常充電和放電。

當電池齣現過充、過放、過流等異常情況時，PL7072能夠迅速檢測併作齣反應。一旦檢測到這些保護條件，Cour/Dour端會由高電平變爲低電平，使Q1/Q2由導通狀態變爲截止?fàn)顟B(tài)，從而切斷電池的充電和放電通路，有效防止電池?fù)p壞或髮生安全事故。

此外，PL7072還具備恢複功能。當電池的異常狀態被消除併滿足恢複條件後，Cour/Dour端會重新輸齣高電平信號，使Q1/Q2恢複導通狀態，電池再次進入正常工作模式。

爲瞭確保保護的準確性和可靠性，PL7072對每種保護狀態都設置瞭相應的延遲時間。隻有在保護條件持續存在併達到設定的延遲時間後，PL7072纔會觸髮保護動作。這種設計可以有效避免由於瞬時榦擾或誤判而導緻的誤動作。

PL7072還提供瞭多種型號選擇，以適應不衕電池的電壓和電流要求。衕時，牠還具有極少的外圍元器件需求以及超小型化的SOT23-6封裝，使得牠在設計和集成時更加簡便和靈活。

總的來説，PL7072是一款功能強大、性能穩定、易於集成的單節鋰電池保護電路，適用於各種需要高精度過充過放保護的鋰電池應用場景。無論是手機、平闆電腦等消費電子産品，還是電動自行車、電動工具等動力鋰電池應用，PL7072都能提供可靠的電池保護解決方案。
