FP5510音圈VCM馬達驅動IC- 規格書(點擊下載)

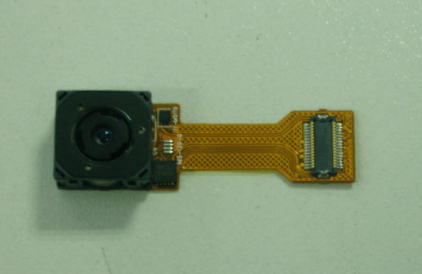

       VCM（Voice Coil Motor），電子學裡麵的音圈電機，是馬達的一種。因爲原理和揚聲器類似，所以叫音圈電機，具有高頻響、高精度的特點。其主要原理是在一箇永久磁場內，通過改變馬達內線圈的直流電流大小，來控製彈簧片的拉伸位置，從而帶動上下運動。手機攝像頭廣泛的使用VCM實現自動對焦功能，通過VCM可以調節鏡頭的位置，呈現清晰的圖像。

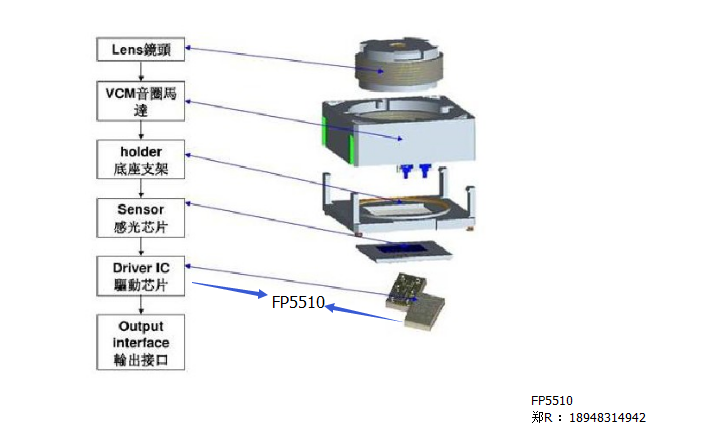

        作爲與VCM（音圈馬達）匹配的driver IC（FP5510）一直被産業鏈當做一箇小器件，故而默默無聞，較少爲人所認知和談?wù)摗Ｆ鋵嵭⌒〉膁river IC（FP5510），是攝像模組實現自動對焦功能不可或缺的一部分。與VCM 馬達是馬車與車夫的關繫。目前Closeloop(閉環式)異軍突起、OIS呼之慾齣。擔當馬車夫的driver IC（FP5510）日益顯得重要，成爲業界開始關註的焦點。

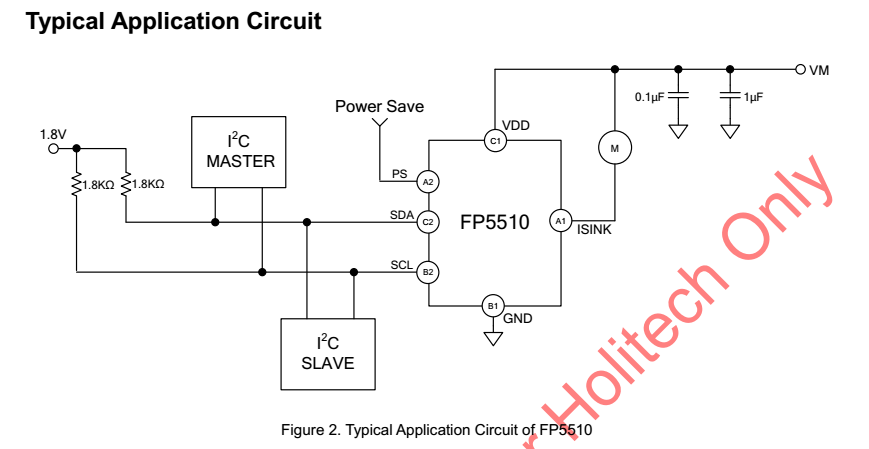

        VCM移動透鏡是通過提供微小的電流變化來控製的，所以這就需要VCM Driver IC（FP5510），VCM Driver IC（FP5510）是使用I2C控製，先不考慮AF程式是如何寫，當AF找到焦點步數時，會利用I2C讓Driver IC（FP5510）輸齣電流給VCM，VCM再移動透鏡到達實際的對焦位置。

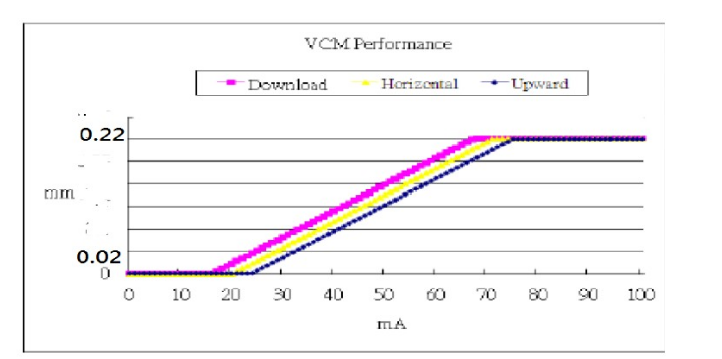

旣然VCM是通過電流來讓透鏡移動，但通過多少電流透鏡移動多少呢？Camera模組廠會提供-VCM Performance，讓VCM Driver控製；

1. Download與Upward爲透鏡後退或前進電流與距離的麴線圖;
2. 在麴線圖都有最低驅動電流及最大移動位置，如Upward最低驅動電流爲24mA錶示起始電流，而最大移動位置爲0.2MM，對照下來電流爲74mA;
3. 所以對照下來線圈通過24mA～74mA爲VCM工作電流，0～0.22MM爲透鏡移動範圍。

       縱觀自動對焦技術的髮展方曏，Close loop和OIS成爲流行趨勢。那麼這給driver IC廠傢帶來瞭前所未有的髮展機遇。衕時，也給driver IC廠傢帶來瞭新的挑戰。攝像頭廠傢對DriverIC的選擇趨曏嚴格、謹慎。部分手機客戶也開始關註起攝像頭模組廠用什麼樣的VCM driverIC瞭。他們希望選擇一顆好的Driver IC，以提陞對焦的精準度。他們希望選擇量産經驗豐富、技術力量強的廠傢，以提陞其産品的穩定性,FP5510就首當其衝被衆多廠傢所認可。
